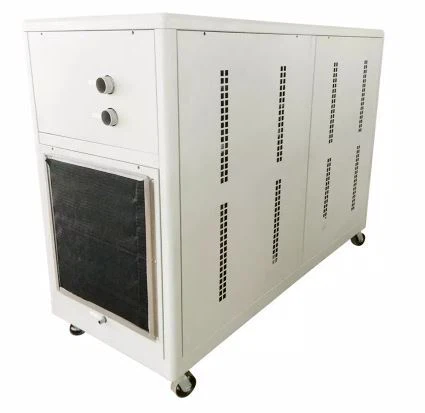

Čo je to morský vodou chladený zvitkový chladič
Chladiaci výkon vodou chladeného špirálového chladiča pokrýva široký rozsah a môže spĺňať požiadavky rôznych zaťažení pri rôznych príležitostiach. Jednotka má kompaktnú štruktúru, malú podlahovú plochu, jednoduchý dizajn potrubia, vyžaduje iba vonkajšie vodovodné potrubia a má jednoduchú inštaláciu a údržbu. Poskytuje viacero ochranných funkcií, ako je ochrana proti vysokému a nízkemu napätiu, ochrana proti zamrznutiu vody, ochrana sledu fáz napájania, ochrana proti strate fázy, ochrana proti nedostatočnému prietoku vody, prehriatie motora kompresora atď.
Námorný vodou chladený špirálový chladič vykonáva antikoróznu úpravu morskou vodou na základe vodou chladeného špirálového chladiča. V porovnaní s konvenčným chladičom má morský vodou chladený špirálový chladič menšiu veľkosť a nižšiu hmotnosť, aby sa minimalizoval vplyv samotného chladiča na ekonomické výhody lode.
Vlastnosti vodou chladeného špirálového chladiča
1. Jednotka má kompaktnú štruktúru, malú podlahovú plochu, jednoduchý dizajn potrubia, vyžaduje iba vonkajšie vodovodné potrubia a je nenáročná na inštaláciu a údržbu.
2. Inteligentné ovládanie, jednotka dokáže automaticky upraviť výstup vstupného kompresora podľa zmeny zaťaženia, takže jednotka môže kedykoľvek udržiavať najlepšiu spoluprácu s najvyššou účinnosťou.
3. Je prijatý importovaný plne uzavretý špirálový chladiaci kompresor. Úžitkový model má výhody vysokej účinnosti, nízkej hlučnosti, malých vibrácií, spoľahlivej prevádzky, dlhej životnosti atď.
4.S riadiacim systémom mikropočítača má výkonné funkcie, ako je bezpečnostná ochrana, komunikácia, diagnostika porúch, automatické prispôsobenie atď.
5. Hlavnými komponentmi chladenia sú slávne značkové výrobky doma iv zahraničí, s vynikajúcim výkonom a spoľahlivou prevádzkou.
6. Poskytuje viacero ochranných funkcií, ako je ochrana proti vysokému a nízkemu napätiu, ochrana proti zamrznutiu vody, ochrana sledu fáz napájania, ochrana pred stratou fázy, nedostatočná ochrana proti prietoku vody, prehriatie motora kompresora atď.
Kľúčové body pri výbere produktu
1. Hlavné riadiace parametre vírivého vodného chladiča sú koeficient chladiaceho výkonu, menovitý chladiaci výkon, príkon, typ chladiva atď.
2. Výber chladiča sa musí zvážiť podľa chladiaceho zaťaženia a účelu.
3. Pri výbere chladičov by sa mali uprednostniť tie s vyšším koeficientom výkonu. Podľa štatistických údajov predstavuje prevádzkový čas všeobecných chladičov vody pri 100-percentnom zaťažení počas celého roka menej ako 1/4 celkového prevádzkového času. Podiel 100-percentného, 75-percentného, 50-percentného a 25-percentného prevádzkového času zaťaženia na celkovom prevádzkovom čase je približne 2,3 percenta, 41,5 percenta, 46,1 percenta a 10,1 percenta. Preto by sa pri výbere chladičov mali uprednostniť modely s plochými krivkami účinnosti. Súčasne sa pri návrhu a výbere musí zvážiť rozsah nastavenia zaťaženia chladiča.
4. Pri výbere chladičov vody venujte pozornosť podmienkam nominálnych pracovných podmienok. Skutočný chladiaci výkon chladiča súvisí s nasledujúcimi faktormi:
a) Výstupná teplota a prietok studenej vody.
b) Teplota vstupnej vody, prietok a koeficient znečistenia chladiacej vody.
5. Pri výbere chladiča dávajte pozor na normálny pracovný rozsah tohto typu chladiča, hlavne preto, že prúdové obmedzenie hlavného motora je aktuálna hodnota výkonu hriadeľa pri nominálnych pracovných podmienkach.
Kľúčové body konštrukcie a inštalácie
1. Pri inštalácii chladiča vody sa musia zvážiť opatrenia na izoláciu vibrácií a elimináciu hluku. Pri inštalácii vonku sa elektrické ovládacie zariadenie a ovládacia skriňa umiestnia vo vnútri. Inštalačná poloha riadiacej skrine musí byť schopná účinne zabrániť vlhkosti a dokonca aj kondenzácii v skrini.
2. Betónový základ jednotky chladiča musí byť plochý. Pri inštalácii na tlmič nárazov musí byť predbežné stlačenie každého tlmiča rovnomerné a odchýlka musí byť menšia ako 2 mm.
3. Rúry spájajúce chladič musia byť vybavené pružnými spojmi a hmotnosť systémových rúrok nesmie niesť chladič.
4. Zdvíhacie miesto zariadenia sa používa na zdvíhanie chladiča vody a je zakázané ľubovoľne priviazať zdvíhacie lano na zariadenie.
Parametre z AYD-40W
| Položka | Špecifikácia / Dodávateľ | |
Chladiaca kapacita | Model | AYD-40W |
| KW | 88.4(22.1*4) | |
| TONA | 25 | |
| Zdroj | 380 V-3N-50HZ | |
Teplota | Odparovanie (stupeň) | -5 |
| Výstupná voda (stupeň) | 0-1 | |
Chladivo | Kontrola | Expanzný ventil (Emerson) |
| Kruh | 4 | |
| Typ | R407C | |
Kompresor | Štýl | Hermetický zvitok |
| Model | C- SCN903H8K (Sanyo) | |
| Množstvo (ks) | 4 | |
| Výkon (kw) | 40.28(10.07*4) | |
| Prúd (A) | 68(17*4) | |
Voliteľné | Vodné čerpadlo (prietok³/h) | 24 |
| Tepelná izolácia Voda Tan (L) | 200 | |
Ochranné zariadenie | 1.Fázový chránič | |
| 2.Ochrana proti preťaženiu | ||
| 3.Vysoká/Nízke napätie ochrana | ||
| 4. Ochrana proti prehriatiu cievky | ||
| 5.Protektor proti zamrznutiu | ||
| Rozmer (mm) D*Š*V | 2200*600*900 | |
| Jednotková hmotnosť (kg) | 620 (s čerpadlom a nádržou) | |
| Značka hlavných dielov | ||
| Kompresor | Sanyo | |
| Elektronické | LS | |
| Expanzný ventil | Emerson | |
| Elektrické ovládanie | Siemens | |
Parametre a špecifikácie niektorých modelov
