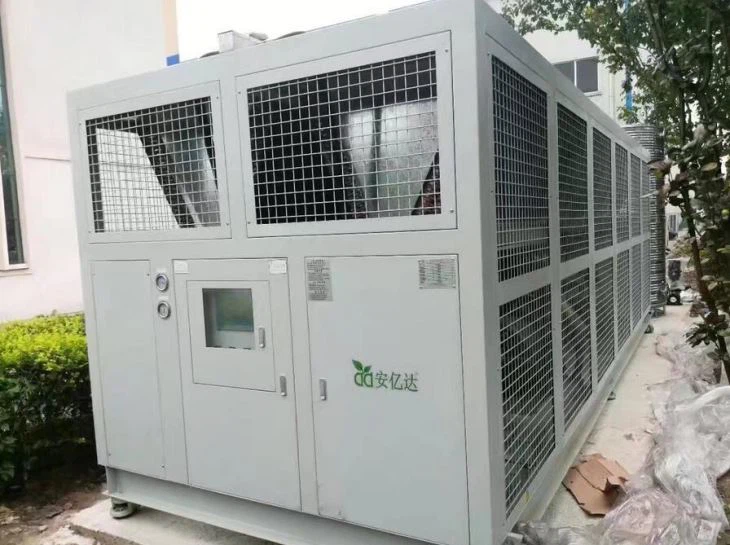

Modulárny 100-tonový vzduchom chladený skrutkový vodný chladič Chladiaci systém s kompresorom Hanbell
1. Prijať nízkootáčkový vyzaľovací ventilátor, ktorý plynulo vypúšťa teplo, takže hladina hluku je zrejme znížená. Jednotkový riadiaci systém využíva malé vibrácie, ľahko sa inštaluje. Je priaznivé, kde je nedostatok vody a vodná chladená veža nie je inštalovaná.
2. Podľa požiadaviek na zaťaženie môže jednotka vykonávať automatické riadenie programátora a ušetriť spotrebu energie. Rozhranie ľudského stroja nakonfiguruje plnú dotykovú obrazovku, ktorá je presne monitorovaná. Aplikuje krok a bezproblémové ovládanie kapacity na dosiahnutie maximálneho energeticky účinného pomeru.
3. Dovezený špeciálny vzduchom chladený (polohermetický) skrutkový kompresor so slávnou značkou, ktorý je spoľahlivý, vysoká účinnosť, ľahká údržba, presné ovládanie hlasitosti a má širokú škálu aplikácií. Systém prijíma najnovší asymetrický rotorový profil, zabudovaný mazací prostriedok na zníženie tlaku do systému s nízkymi vibráciami, nízkym hlukom a vysokým výkonom.
4. Kompletné ochranné zariadenie: aby sa zabránilo častému štartu kompresora, ochrana pred nadmerným prúdom, prehriatie ochranného motora, zabránenie zamrznutiu, sklenené sklo v tekutine, ochrana proti ohrevu oleja, ochrana proti fázam. Ochrana proti vysokofrekvenčnému / striedavému prúdu, vysokoteplotná ochrana proti výbojom, bezpečnostná hodnota, rozpustný kohútik, ochrana proti vypínaniu vody.
5. Plne inteligentný systém riadenia a nepretržitý chod v priebehu 24 hodín.
Modulárny chladiaci systém s vodným chladičom s chladením vody s tonou 100 ton so špecifikáciou kompresora Hanbell
položka | Špecifikácia / Dodávateľ | ||
Chladiaci výkon | Model | Ayd-710A | |
t / h | 100 | ||
Napájanie | kw | 128,2 | |
prúd |
| 230 | |
Temp Outlet ( ℃ ) | 7 | ||
Zdroj | 380V-3N-50HZ | ||
Riadenie chladiaceho média | Rozširovací ventil | ||
Chladiaci okruh | jeden | ||
osviežujúci | R134A | ||
Rozmer ( mm ) L × Š × H | 6000 * 2100 * 2200 | ||
kompresor | Štýl | Polohermetický typ skrutky | |
Množstvo ( nastavené ) | 1 | ||
Výkon kompresora (kw) | 115 | ||
Spustiť cestu | 0-25% -50% -75% až 100% | ||
kondenzátor
| Štýl | plutva | |
Objem vzduchu ( m 3 / h ) | 144000 | ||
Výkon ventilátora (kw) | 13.2 | ||
výparník | Štýl | Shell a Tube / 1set | |
Prietok studenej vody ( m3 / h ) | 65 | ||
Veľkosť potrubia ( DN ) | 125 | ||
Ochranné zariadenie | 1.Phase protector 2. Ochrana pred preťažením ventilátora 3. Ochrana proti vysokému / nízkonapäťovému napätiu 4. Ochrana proti prehriatiu 5. Ochrana proti zamrznutiu | ||
Hmotnosť jednotky ( kg ) | 3800 | ||
Hlavné časti | |||
kompresor | Hanbell | ||
elektronický | LG / Carlo | ||
Elektromagnetický ventil | Emerson | ||
Expanzný ventil | Emerson | ||
Elektrická riadiaca doska | PUNPA | ||
Poznámka: Táto chladiaca kapacita je založená na teplote výparníka 2C, kondenzačnej teplote 50C.
