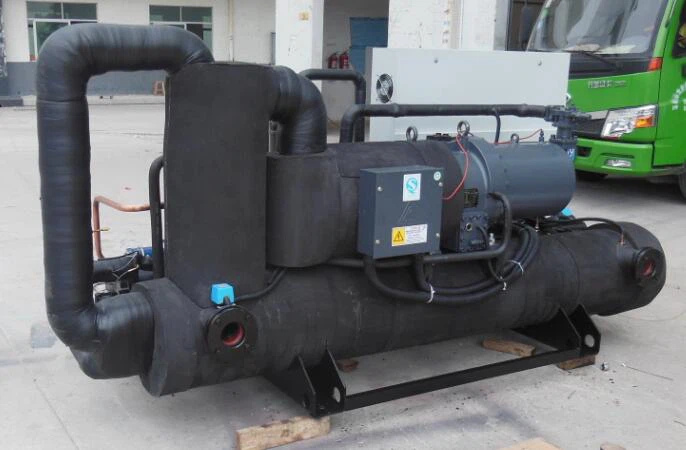

Chladiaci agregát s nízkou teplotou
Ako zákaznícka požiadavka, vodou chladený chladič, -20C glykol výtok, 440V-3N-60HZ, R404A, 90kw.
Prijme 60HP Hanbell kompresor značiek nainštalovaný ekonomizér a potom by mohol dostať 90kw.with model chladiace veže voda toku požiadavka 40.2m3 / h, takže sme si vybrať veľký prietok 62.64m3 / h vodný chladiaci veža.Po tom vybrať potraviny štandard 9.18m2 výmenu tepla oblasti z nehrdzavejúcej ocele doskový výmenník.
Prietok chladiča vína s nízkou teplotou:
Špecifikácie chladiča vína s nízkou teplotou:
položka | Špecifikácia / Dodávateľ | ||
Chladiaca kapacita | Model | Ayd-60WL | |
kW / h | 90 | ||
Napájanie inpu0 | kw | 57.7 | |
Maximálny prúd |
| 84 | |
Zdroj | 440V-3N-60HZ | ||
Temp Outlet ( ℃ ) | -20 | ||
riadenie chladiva | Expanzný ventil | ||
Chladiaci okruh | jeden | ||
osviežujúci | R404A | ||
Rozmer ( mm ) L * W * H | 3000 * 1000 * 1700 | ||
kompresor | štýl | Polohermetická skrutka | |
Výkon kompresora (kw) | 57.7 | ||
kondenzátor | Štýl | Shell and Tubes | |
Prietok chladiacej vody ( m 3 / h ) | 40.2 | ||
Veľkosť potrubia (") | 3 | ||
výparník | Štýl | Shell and Tube / 1set | |
Prietok studenej vody ( m 3 / h ) | 15.5 | ||
Veľkosť potrubia ( " ) | 3 | ||
Ochranné zariadenie | 1 , Phase protector 2 , ochrana proti preťaženiu ventilátora 3 , chránič vysokého / nízkeho napätia 4 , chránič proti prehriatiu cievky 5 , ochrana proti zamrznutiu | ||
Hmotnosť jednotky ( kg ) | 1880 | ||
Značka hlavných dielov | |||
kompresor | Hanbell | ||
elektronický | LG / Carlo | ||
Elektromagnetický ventil | Emerson | ||
Expanzný ventil | Emerson | ||
Elektrický ovládací panel | PUNPA | ||
Poznámky: chladiaca kapacita je založená na teplote výparníka -25 ° C, kondenzačnej teplote 40 ° C.
80T chladiaca veža používaná pre chladič vína s nízkou teplotou:
položka | obsah | hodnota | Poznámky |
základné špecifikácie | Typ chladiacej veže | Counter Round tower | |
Model | Ayd-80T | ||
Prietok cirkulujúcej vody | 62,64 m 3 / h | ||
Temp Temp / Output Temp | 37 ° C / 32 ° C | ||
DB Temp | 31,5 ° C | ||
WB Temp | 28 ° C | ||
Chladiaca kapacita | 313200 kcal / h | ||
Hodnota hluku | 68 dB (A) | ||
Zdroj | 440V / 3P / 60Hz | ||
Požiadavky na vodu | PH = 6-8 | ||
dizajn špecifikácie | Vzduchová váha | 1,39 kg / kg | |
Tower Head | 34kPa | ||
Lietajúca strata vody | ≤0,005 % | ||
Strata vyparovania | ≤0,833 % | ||
Čistá / bežná hmotnosť | 260 kg / 1280 kg | ||
Motorový ventilátor špecifikácie | Typ ventilátora | Axial Flow | |
Hlasitosť vzduchu | 37,584 m 3 / h | ||
Celkový statický tlak | 75Pa | ||
RPM | 710r / min | ||
Fan Dia ( Φ ) | 1180 mm | ||
Množstvo ventilátora | 4ks / sada | ||
Typ motora | Všetky uzatvorené Vodotesné | ||
Režim jazdy | Priamy | ||
Výkon motora | 2HP | ||
Spustiť cestu | priamo | ||
Hlavná rozmer | L * H ( H × f) | 2530 * 2110 mm | |
Veľkosť prívodného potrubia ( DN ) | 100mm | ||
Veľkosť výstupnej trubice ( DN ) | 100mm | ||
Prepadové potrubie ( DN ) | 25 mm / 25 mm | ||
Veľkosť plaváku ( DN ) | 15mm | ||
materiál | Rozprašovací systém | PVC | |
plášť | Sklenené vlákna spevnené plasty | Syntéza vysoko kvalitnej plsti zo sklených vlákien a živice | |
Basin, Vat | |||
Ventilátor | nylon | ||
motor | Všetok uzatvorený vodovod | ||
film | PVC | ZR | |
rám | Hot-povzbudiť |
Doska výmenníka tepla pre potravinársky tanier Systém chladenia vína s nízkou teplotou:
FAQ:
1. Ako si zvolím model chladiča chladiacej kvapaliny?
Pls nám informujú o chladiacej kapacite, najnižšej teplote výstupu a napájaní.
2. Aké je chladivo, ktoré zvyčajne používate?
Pre chladiacu kvapalinu s nízkou teplotou sa zvyčajne používa R404A.
3. Ktorú značku kompresora by sme si mohli vybrať?
Normálne pre scroll kompresor, zvyčajne adopt copeland / danfoss / panasonic, pre skrutkovací kompresor, zvyčajne navrhujeme Bitzer / Hanbell.
